数显推拉力计测力仪支架FGS-50V-L

数显推拉力计测力仪支架FGS-50V-L安装使用方法

电动立式试验支架
支架是立式低速型试验支架，能测量推压力试验、延伸力试验、焊着力试验、剥离力试验、吸引力试验、排斥力试验、开瓶盖(信封)力试验、插拔力试验、破坏力试验、压碎试验等。

技术参数

负荷: 5000N；

行程: 220 mm；

测试速度: 30~300 mm/min；

外型尺寸: 410*260*1000(mm)；

计数功能 :可设定工作循环数9999次；

信号输入：达到设定力值，即刻停止工作；

安全: 电压过载保护，限位保护及外部过载自动停止保护；

电源: AC 220V ；

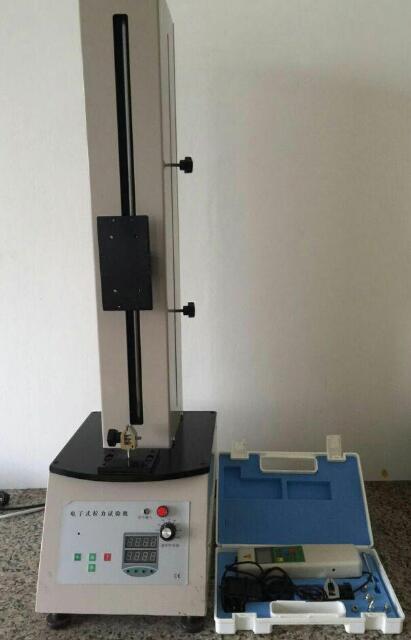

数显推拉力计测力仪支架FGS-50V-L外观：

数显推拉力计测力仪支架FGS-50V-L安装方法:

机座的安装方法：
本仪器可安装在桌子上，使仪器更加稳固。安装时请保证工作台面水平，使测试得到准确的数值。安装时请参照(长×宽:430mm×80mm，4个M4的螺纹孔)安装。
2、安装方法：
A、用M4扳手将测力计安装板上4个M 4×16的内六角圆柱头螺钉松开，卸下测力计安装板；
B、安装FA系列数显式推拉力计时，用M4内六角扳手将附件袋里的4枚M4×10的内六角螺钉穿过安装板上90×40 的孔旋入测力计4个M4的螺纹孔内安装到板上；或用十字螺丝刀将附件 袋里的4枚M3×10的十字槽盘头螺钉穿过测力计内 安装板上145×30的孔旋入4个M3的螺纹孔；

1)安装NK系列推拉力计时，用十字螺丝刀后盖上的4枚 M×10的螺钉卸下，将附件袋里的4枚M3×14的十字槽螺钉穿过测力计安装板上的145×30的安装孔， 旋入后盖上的4个M3螺纹 孔（卸下M3×10的螺钉的螺纹孔）；

2)安装好表后，用M4内六角扳手将安装板重新安装到机架上面。

左夹具的安装方法：
用M4内六角扳手将附件袋里的4枚M4×10的内六角螺钉穿过左夹具安装板上4个调节孔旋入机台底座板上4个M4的螺纹孔内，将左夹具安装到机台底座板上。

右夹具的安装方法：
先用附件中的M6螺母旋到测力杆上，再将右夹具旋到测力杆上，调节M6螺母使其右夹具接连牢固即可。
