铁路电动转辙机用20吨-50T推拉力检
铁路电动转辙机用20吨-50T推拉力检验测力计

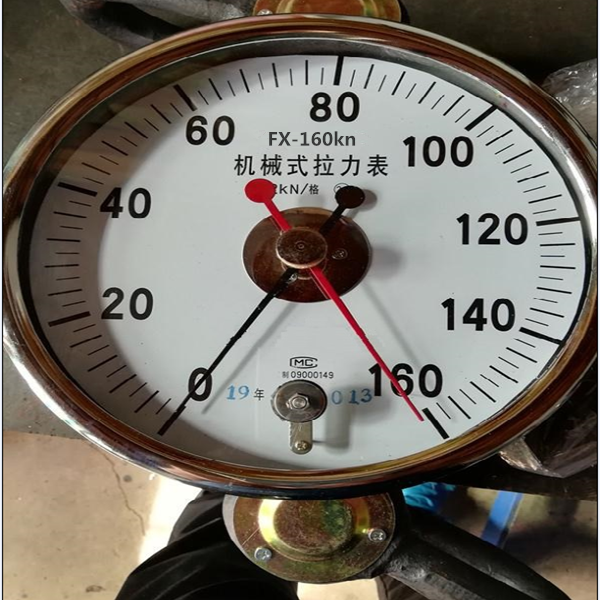

机械式拉力表使用注意事项
1、使用时避免潮湿和强烈震动，并应防止灰尘进入表内。
2、被测拉力应加在拉力表的轴线上。
3、被测拉力不得超越拉力计上的限值。此表不设有特殊保险机构，只是在机芯上具有超越载荷的空滑机构，在变形体部份只是安全系数上有的增大，故强行规定在使用过程中超载不宜超过极限值的30%，否则使该表使用寿命下降。
4、表盘指针不对零位，可用随表配备的定值杆，调动表盘对准零位。
5、拉力表应送计量部门检定，检定期为半年或一年。
一、使用范围：
可供石油钻井、矿业勘探指示钻杆悬重；可供江河运输海洋捕捞的拉力测量；可供、运输机械、农业机械的牵引力测量；可供供电系统、建筑、皮带运输机的张力测量；可供和其它的瞬时值及其他的物理试验。本系列产品还装有被测拉力zui大值的附针指示机构，可以读取在测量过和中的大拉力值，并超过附指针指示时。
技术参数
1.精确度等级为2.0。
2.测量范围为0–200kN。
3.灵敏度小于或等于满量程载荷的0.5%
4.过载能力为允许载荷超出大测值50%
该产品具有使用方便、读数清晰、性能稳定、安全可靠、价格低廉等优点，在国内各行业都有应用。
型号、测量范围、外形尺寸、重量
|
测力计型号 |
测量范围（kN） |
外形尺寸（mm） |
重量 （Kg） |
||
|
A |
B（Ф） |
C |
|||
|
FX-10kN |
0-10 |
620 |
225 |
160 |
16 |
|
FX-30kN |
0-30 |
||||
|
FX-50kN |
0-50 |
||||
|
FX-80kN |
0-80 |
620 |
225 |
160 |
16.5 |
|
FX-120kN |
0-120 |
650 |
225 |
160 |
20 |
|
FX-200kN |
0-200 |
||||
|
FX-C-80 |
0-80 |
650 |
280 |
160 |
17.5 |
|
FX-C-120 |
0-120 |
650 |
280 |
160 |
20 |
|
FX-C-160 |
0-160 |
||||
|
FX-CY-80 |
0-80 |
650 |
280 |
160 |
17.5 |
|
FX-CY-120 |
0-120 |
650 |
280 |
160 |
20 |
|
FX-CY-160 |
0-160 |
||||
注：作业中具体选型应根据机械设备的结构和地质情况经计算后确定。
能够快速地准确测出大型机械或托运设备的牵引力。具有测量方便，读数准确，安全系数高等特点,广泛应用于测量拖拉机、汽车、火车牵引机车、船舶制造行业；以及其他拖运设备和机器，钢丝绳索等的牵引力，弥补了小型测力计量程的不足。

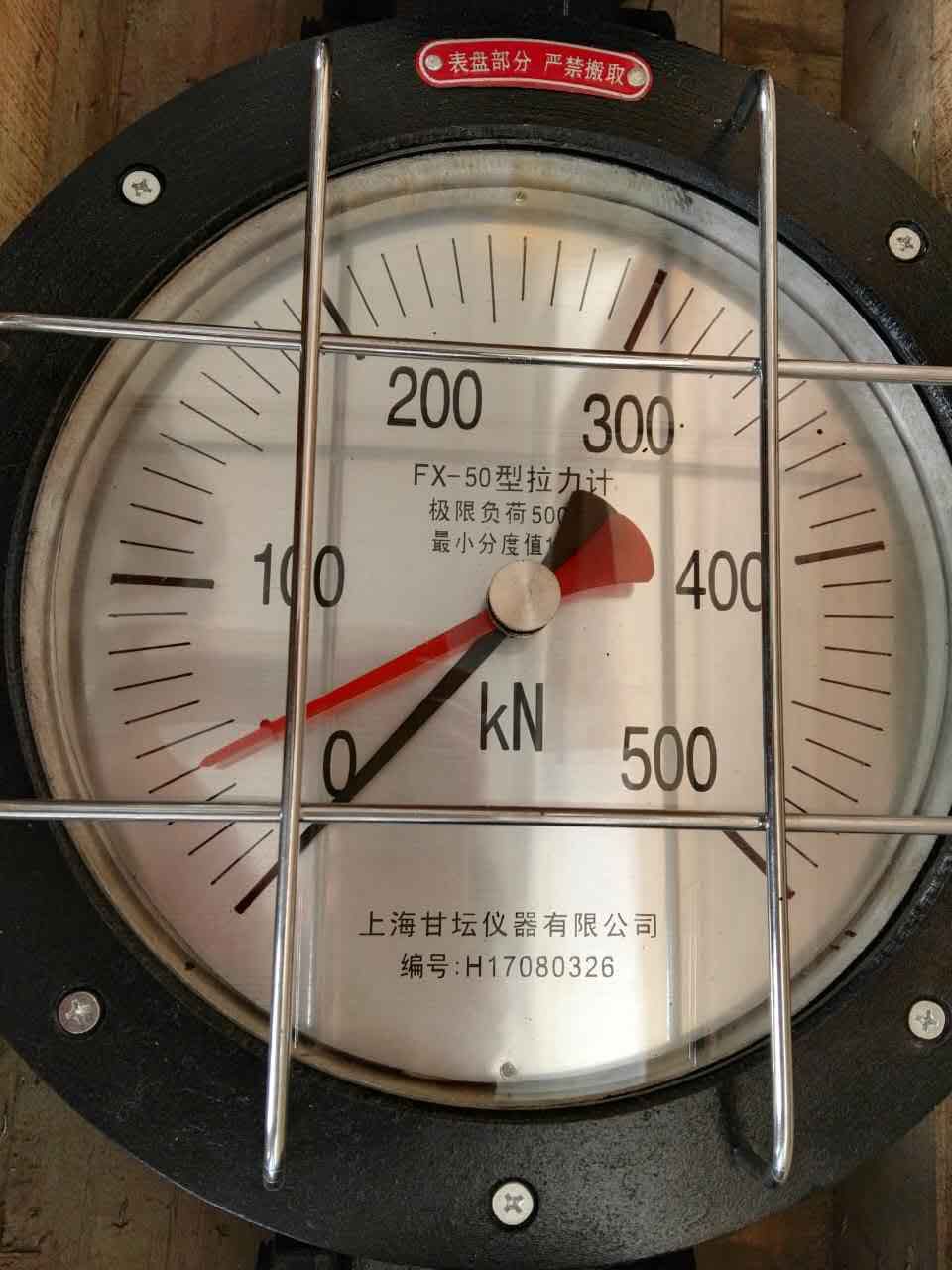

技术指标：
|
型号 |
极限负荷 |
分度值(KN) |
外形尺寸（长×宽×高） |
|||
|
单位(KN) |
单位(吨) |
去耳环(mm) |
带耳环(mm) |
质量(kg) |
||
|
FX-0.5 |
5 KN |
0.5吨 |
0.1 |
402×268×162 |
535×270×162 |
7 |
|
FX-1 |
10 KN |
1吨 |
0.2 |
402×268×162 |
535×270×162 |
7 |
|
FX-2 |
20 KN |
2吨 |
0.5 |
402×268×162 |
535×270×162 |
7.5 |
|
FX-3 |
30 KN |
3吨 |
0.5 |
574×304×177 |
835×305×180 |
15 |
|
FX-5 |
50 KN |
5吨 |
1 |
574×304×182 |
835×307×183 |
16 |
|
FX-10 |
100 KN |
10吨 |
2 |
684×304×212 |
973×307×212 |
30 |
|
FX-20 |
200 KN |
20吨 |
5 |
684×304×212 |
1070×307×212 |
35 |
|
FX-30 |
300 KN |
30吨 |
5 |
790×350×232 |
1205×352×228 |
50 |
|
FX-50 |
500 KN |
50吨 |
10 |
870×350×255 |
1245×352×258 |
83 |

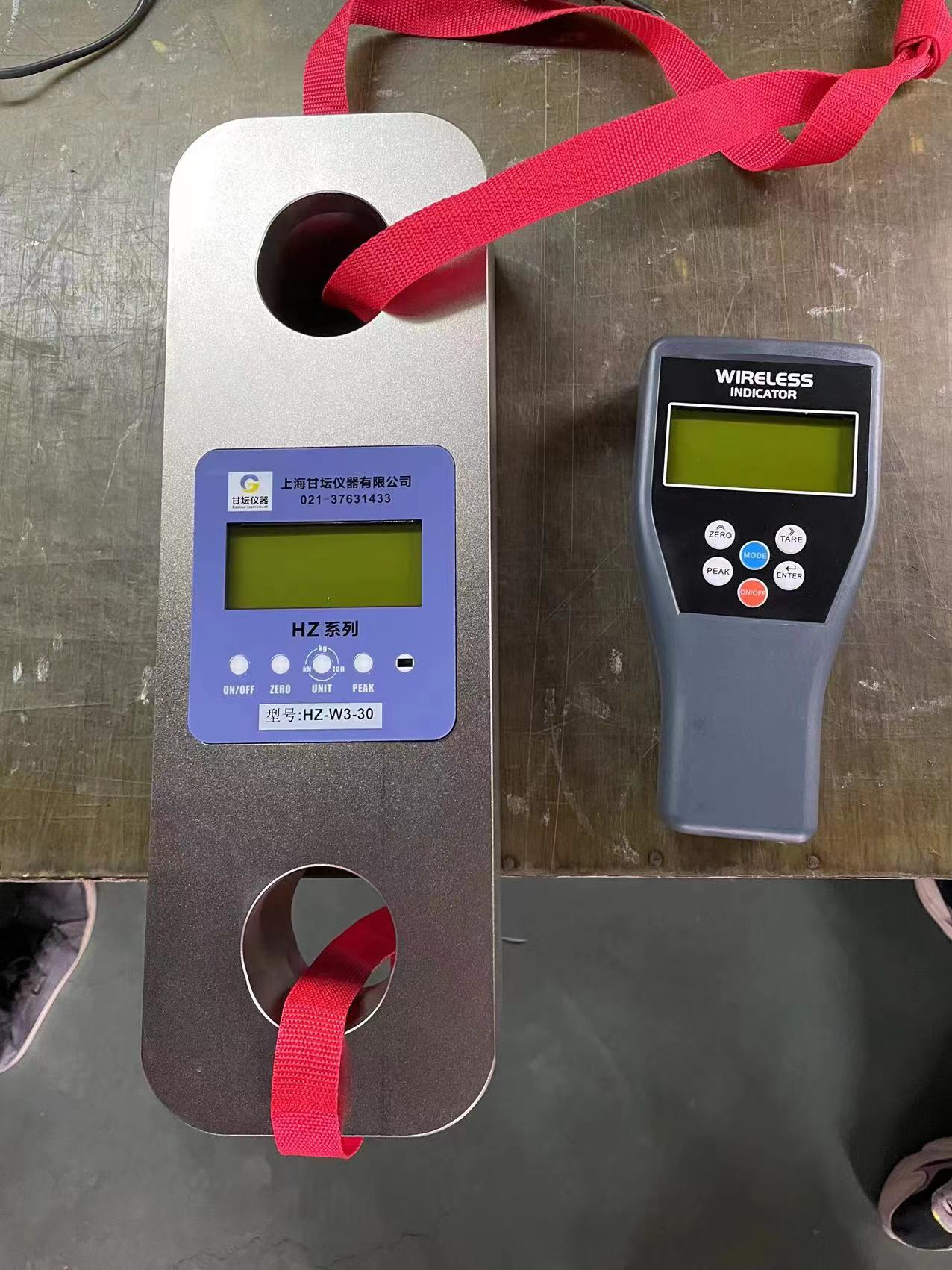

铁路电动转辙机用20吨-50T推拉力检验测力计规格型号:
|
型号 |
量程 (kg) |
最小称重值(kg) |
分度值(kg) |
分度数(n) |
|
HZ-W3-01 |
1000 |
10 |
0.5 |
2000 |
|
HZ-W3-02 |
2000 |
20 |
1 |
2000 |
|
HZ-W3-03 |
3000 |
20 |
1 |
3000 |
|
HZ-W3-05 |
5000 |
40 |
2 |
2500 |
|
HZ-W3-10 |
10000 |
100 |
5 |
2000 |
|
HZ-W3-20 |
20000 |
200 |
10 |
2000 |
|
HZ-W3-30 |
30000 |
200 |
10 |
3000 |
|
HZ-W3-35 |
35000 |
200 |
10 |
3000 |
|
HZ-W3-50 |
50000 |
400 |
20 |
2500 |
|
HZ-W3-100 |
100000 |
1000 |
50 |
2000 |
|
HZ-W3-200 |
200000 |
2000 |
100 |
2000 |
采用增强型,32位基于ARM核心的微处理器,高性能,实时性,低功耗,低电压操作。
5位带背光，LCD 液晶显示，字高：25mm，可同时显示电池电量，稳定，零位，去皮，峰值保持等信息。
可以打印日期，时间，货号，编号，净重，总重等信息。
可以输入8个字的中文抬头（公司名称）并打印。
可以存储多达2000条称重记录。
可以按编号或者货号进行统计，也可以按日期统计，统计结果包含称重次数和总重量并打印。
既有RS232串口通信接口，也有USB接口，解决了电脑无串口的通信问题。
标配甘坛公司开发的PC上位机软件，不仅可在PC上显示称重数值和稳定信息，还可在PC上任意输入公司名称，完成存储，打印，查询等功能。
